Elevating Safety and Efficiency: A Deep Dive into the GTP100 Automatic Hydraulic Climbing Formwork and Protection Screen System

The Industry Challenge: Construction Safety for Super High-Rise Buildings

Constructing super high-rise buildings—typically defined as those exceeding 150 meters in height—brings a unique set of engineering challenges. As these structures reach higher into the sky, they face increased risks from high winds and other weather factors. At the same time, moving materials up to great heights becomes far more complex.

In such demanding environments, traditional scaffolding systems, which require repeated dismantling and reinstallation on each floor, become not only inefficient but also hazardous. Falls from height remain one of the leading causes of deaths in construction worldwide, and this risk grows significantly once a building surpasses 150 meters. Additionally, when tower cranes have to switch between moving scaffolding and lifting critical items like rebar or concrete, this often creates a bottleneck, slowing down the entire project.

Weather adds another layer of difficulty. Wind speeds at altitudes above 150 meters are typically 30-50% higher than at ground level. According to the GTP100 product manual, climbing operations must only be carried out under suitable weather conditions—specifically, when there is no thunder, rain, snow, fog, frost, haze, or hail, and when the basic wind pressure does not exceed Level 5 (approximately 24.5-28.5 m/s). When wind speeds exceed Level 7 (approximately 13.9-17.1 m/s), the climbing formwork bracket requires typhoon reinforcement measures.

To tackle these challenges, automatic hydraulic climbing systems have emerged as a solution. The GTP100 Automatic Hydraulic Climbing Formwork and Protection Screen System, developed by GETO Group, is designed specifically to improve safety, speed up construction cycles, and reduce overall costs for super high-rise residential, mixed-use, and infrastructure projects.

The Core of the GTP100 System: Hydraulic Power and a Fully Steel-Hardened Structure

At the heart of the GTP100 system is a powerful hydraulic drive mechanism. Unlike manual methods that rely on cranes or hand-operated winches, the GTP100 uses a self-contained hydraulic jacking system. This provides substantial lifting force, capable of raising not only its own weight but also the integrated formwork, working platforms, and any construction materials stored on them.

Hydraulic Power Specifications

The GTP100 hydraulic system delivers up to 100 kN of lifting force per climbing unit—enough to lift a fully loaded platform weighing several tons. This power comes from double-acting hydraulic cylinders connected to a central power pack. This power pack distributes pressurized oil to all climbing units at the same time, ensuring synchronized movement across the entire building perimeter.

A Fully Steel-Hardened Structure for Fire Resistance and Stability

تم تصميم نظام GTP100 بهيكل فولاذي مقوى بالكامل. جميع الأجزاء الحيوية - بما في ذلك قضبان التسلق، والأسطوانات الهيدروليكية، ومسامير التثبيت، وإطارات المنصة - مصنوعة من سبائك فولاذية عالية القوة تم اختيارها خصيصًا لأدائها في بيئات المباني الشاهقة للغاية.

مقاومة الحريق: الفولاذ لا يحترق. في حالة نشوب حريق نادر في موقع البناء، يحافظ نظام GTP100 على قدرته على تحمل الأحمال، مما يوفر بيئة أكثر أمانًا للإخلاء والاستجابة للطوارئ.

الاستقرار الهيكلي على ارتفاعات عالية: يقلل معامل المرونة العالي للفولاذ من الانحراف تحت تأثير أحمال الرياح القوية. حتى على ارتفاعات تتجاوز 200 متر، تظل منصات GTP100 مستقرة وآمنة.

المتانة والحماية من التآكل: تُعالج المكونات الفولاذية بطبقات متطورة مضادة للتآكل، مثل الجلفنة بالغمس الساخن والدهانات المتخصصة المقاومة للصدأ، لتحمل التعرض طويل الأمد للأمطار والرطوبة ورذاذ الخرسانة والمواد الكيميائية. صُمم نظام الحماية هذا ليدوم لأكثر من 10 سنوات مع الحد الأدنى من الصيانة.

مبدأ التسلق: الصعود المتناوب المدفوع بالأسطوانات الهيدروليكية

يتطلب فهم آلية تسلق جهاز GTP100 شرحًا وافيًا لمنطق الصعود المتناوب فيه. هذا التصميم مستوحى من حركة الكائنات ثنائية الأرجل: حيث تبقى إحدى الساقين ثابتة بينما تتقدم الأخرى، مما يضمن ثباتًا وأمانًا مستمرين طوال الحركة. هذا النهج يمنع أي لحظة يكون فيها النظام معلقًا أو غير مستقر أثناء التسلق.

المكونات الأساسية الثلاثة

يعمل نظام GTP100 من خلال التفاعل المنسق لثلاثة عناصر هيكلية رئيسية:

الأسطوانات الهيدروليكية: مصدر الطاقة. تحتوي كل وحدة تسلق على أسطوانات هيدروليكية شديدة التحمل تتمدد وتنكمش لتوفير الحركة الرأسية. وهي مزدوجة الفعل، أي أنها تدفع وتسحب بقوة متساوية، مما يسمح بالتحكم في الحركة لأعلى ولأسفل.

قضبان التسلق: مسارات فولاذية رأسية مثبتة على ألواح الأرضية المكتملة مسبقًا باستخدام مسامير تثبيت عالية القوة مغروسة في الخرسانة. تعمل هذه القضبان كمسار توجيه ثابت لوحدة التسلق للصعود.

دعامات/أحذية التسلق: هي مكونات التوصيل التي تتصل بقضبان التسلق. تحتوي على آليات قفل ميكانيكية تقوم بالتناوب في تثبيت القضيب للحفاظ على النظام في مكانه أثناء تقدم الدعامات الأخرى.

عملية الصعود المتناوب خطوة بخطوة

يتم تشغيل تسلسل التسلق من خلال تحكم هيدروليكي مركزي باستخدام ذراع بسيط:

نقل الحمل إلى نقاط التثبيت العلوية: تبدأ الدورة بتفعيل جميع الأحذية الميكانيكية وتثبيت النظام بإحكام. تمتد الأسطوانات الهيدروليكية قليلاً، ناقلةً كامل وزن وحدة التسلق من نقاط التثبيت السفلية إلى نقاط التثبيت العلوية على السكة.

تحرير الجزء السفلي من الحذاء وتقدم السكة: تنفصل الأحذية الميكانيكية السفلية، مما يحرر الجزء السفلي من سكة التسلق من نقاط تثبيتها. ثم تتراجع الأسطوانات الهيدروليكية، ساحبةً السكة لأعلى إلى المستوى التالي من مسامير التثبيت المثبتة مسبقًا.

إعادة تثبيت المرساة السفلية: بمجرد وصول سكة التسلق إلى ارتفاعها الجديد، تعود أحذية التثبيت السفلية تلقائيًا إلى مكانها، مما يثبت السكة بإحكام. ثم تنكمش الأسطوانات الهيدروليكية بالكامل، ساحبةً وحدة التسلق بإحكام على السكة. يصبح النظام الآن جاهزًا للدورة التالية أو لصب الخرسانة.

يضمن هذا التسلسل المتناوب تثبيت وحدة التسلق بإحكام على المبنى طوال الوقت. فلا توجد لحظة تعليق حر أو عدم استقرار أثناء الصعود.

التمييز بين القطاعات الرأسية: تخصيص واجهات المباني السكنية مقابل واجهات المباني العامة

لا يُجدي تطبيق حل واحد يناسب الجميع في مجال شاشات الحماية من التسلق. إذ تختلف هندسة الواجهات، واحتياجات المنصات، ومتطلبات السلامة اختلافًا كبيرًا بين الأبراج السكنية الشاهقة والمباني العامة ذات المساحات الواسعة كالملاعب ومراكز المؤتمرات. وقد عالجت شركة GETO هذا الأمر بتطوير استراتيجيات تخصيص خاصة بكل سيناريو لنظام GTP100.

واجهات المباني السكنية الشاهقة

غالبًا ما تتميز الأبراج السكنية بتصميمات واجهات معقدة، تشمل الشرفات والنوافذ البارزة ووحدات تكييف الهواء. لهذه التطبيقات، تم تجهيز نظام GTP100 بما يلي:

منصات عمل متعددة: غالبًا ما تتطلب المشاريع السكنية ثلاثة أو أربعة مستويات من منصات العمل التي تعمل في نفس الوقت لدعم دورة بناء سريعة الخطى (على سبيل المثال، مستوى واحد لتركيب القوالب، وآخر لربط حديد التسليح، وآخر لصب الخرسانة).

المنصة القلابة: يشتمل النظام على آلية منصة قلابة يمكن تحريكها مؤقتًا للخارج مسافة تتراوح بين 300 و500 ملم. وكما هو موثق في دليل المنتج، تُمكّن هذه المنصة القلابة من رفع القوالب الخشبية مباشرةً لاستبدالها عند الحاجة، كما تسمح للنظام بتجاوز ألواح الشرفات البارزة أو غيرها من العوائق أثناء التسلق. وبعد تجاوز العائق، تعود المنصة إلى وضعها الأصلي.

واجهات المباني العامة

غالبًا ما تتميز المباني العامة، كالملاعب والمتاحف وأبراج المكاتب، بتصاميم هندسية غير منتظمة، كالمساحات الداخلية الواسعة الخالية من الأعمدة، والواجهات الملساء المتصلة ذات البروزات القليلة. لذا، فإن نظام GTP100 ليس الخيار الأمثل لمثل هذه الهياكل المعقدة ذات الأشكال الحرة. يُعدّ نظام القوالب المتسلقة الأنسب للهياكل الأساسية الرأسية المتكررة، وليس للمباني المنحنية أو ذات التصميمات البارامترية. لهذه التطبيقات، يتم تحسين نظام GTP100 بطريقة مختلفة.

منصات أقل ولكن أكبر: عادةً ما يتطلب بناء واجهات المباني العامة مستويات وصول أقل للعمل - غالبًا منصتين أو ثلاث منصات فقط. ومع ذلك، يجب أن تكون كل منصة أوسع وأكثر انفتاحًا للتعامل مع المواد الثقيلة مثل الألواح الزجاجية الكبيرة ووحدات التكسية الحجرية وعناصر الواجهات الجاهزة.

تخطيطات التثبيت المبسطة: نظرًا لأن المباني العامة غالبًا ما يكون لها ارتفاعات أكبر بين الطوابق وأنظمة هيكلية مختلفة، يتم تعديل تباعد التثبيت وتكوينات قضبان التسلق لتتناسب مع الشبكة الهيكلية المحددة.

التكيف مع الظروف القاسية: تسلق مائل بزاوية ±10° ومنصات متعددة الوظائف

من أبرز الميزات التقنية لنظام GTP100 قدرته على التسلق بزاوية ميل تصل إلى ±10 درجات (كما هو موضح في جدول البيانات الفنية لدليل المنتج). وتُعد هذه الميزة أساسية لبناء هياكل غير عمودية تمامًا.

التحدي الهندسي للهياكل المائلة

تتطلب العديد من مشاريع البنية التحتية والمعمارية البارزة بناء عناصر مائلة أو مخروطية الشكل. ومن الأمثلة على ذلك أبراج الجسور، وأبراج الاتصالات، والسدود الكهرومائية، وهياكل الصوامع، والأبراج المخروطية الشهيرة. ولا تستطيع أنظمة التسلق الرأسية التقليدية التعامل مع هذه الأشكال الهندسية.

حل قضيب المغزل القابل للتعديل

تغلب مهندسو شركة GETO على هذا التحدي من خلال دمج آليات قضيب محور قابل للتعديل في دعامات التسلق GTP100. تسمح هذه الوصلات القابلة للتعديل، والتي تعمل مثل براغي الرفع الملولبة، بضبط زوايا قضبان ومنصات التسلق بدقة لتتناسب مع هندسة المبنى.

القدرات: يمكن للنظام التعامل مع كل من الميل الداخلي (السلبي) للهياكل التي تتناقص إلى الداخل، والميل الخارجي (الإيجابي) للأشكال الهندسية المتوهجة، حتى ±10 درجات من الوضع الرأسي.

التعديل التدريجي: لا يُعد نطاق ±10 درجات هذا إعدادًا ثابتًا؛ بل يمكن تعديله طابقًا تلو الآخر مع تغير هندسة المبنى. بالنسبة للبرج الذي يتناقص قطره تدريجيًا، يُعيد الفريق الهندسي حساب مواقع التثبيت وأطوال قضبان المحور لكل دورة تسلق.

تكامل المنصات متعددة الوظائف

إلى جانب التسلق والحماية، تعمل منصات GTP100 أيضًا كمناطق عمل متعددة الوظائف.

أذرع توزيع الخرسانة: يمكن توجيه خطوط الضخ عبر مسارات مخصصة على المنصات للوصول إلى وجه الصب، مما يساعد على الحفاظ على عملية صب مستمرة.

تخزين المكونات مسبقة الصب: يمكن وضع ألواح التكسية ووحدات النوافذ والعناصر الجاهزة الأخرى على المنصات العلوية، لتكون جاهزة للتركيب الفوري بعد عملية التسلق.

الإضاءة والطاقة المؤقتة: يمكن دمج منافذ الكهرباء ووحدات الإضاءة وخزائن تخزين الأدوات الصغيرة في تصميم المنصة.

رفع المواد: يمكن تركيب رافعات كهربائية صغيرة أو رافعات دافيت على المنصات العلوية لرفع المواد خفيفة الوزن من طابق إلى آخر، مما يقلل الطلب على رافعة البرج.

ميزات السلامة لنظام الحماية المغلق بالكامل

في أي نظام تسلق يُستخدم على ارتفاعات تتجاوز 150 مترًا، لا تُعدّ السلامة إضافةً ثانوية، بل هي مبدأ التصميم الأساسي. يشتمل نظام GTP100 على طبقات متعددة من تقنيات السلامة الميكانيكية، كما هو موثق في دليل المنتج.

ميزات القفل الميكانيكي والحماية من السقوط

أحذية القفل الميكانيكية: يستخدم النظام حذاءين ميكانيكيين يتعشقان مع سكة ​​التسلق باستمرار. هذه الأحذية مزودة بنابض يثبتها تلقائيًا في وضع القفل؛ ويتطلب فكها ضغطًا هيدروليكيًا. هذا تصميم آمن تمامًا.

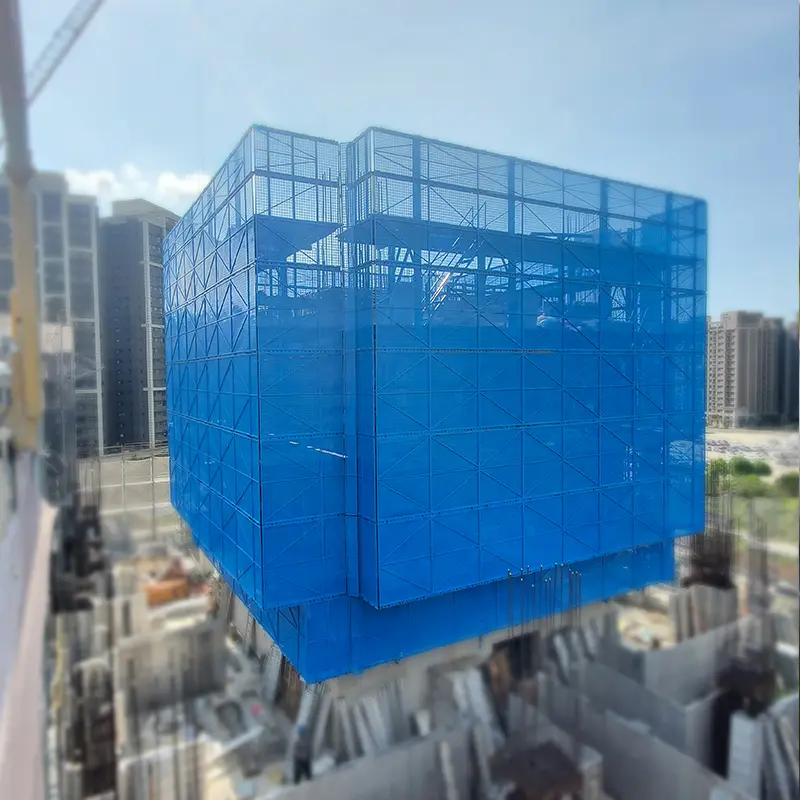

شاشة حماية فولاذية مغلقة بالكامل: كما هو مذكور في دليل المنتج، يستخدم قوس التسلق شاشة حماية فولاذية مغلقة بالكامل، مما يمنع السقوط ويوفر الحماية من الرياح.

منصات مغلقة كاملة الارتفاع مع أرضيات فولاذية: تتميز جميع مستويات العمل بأرضيات فولاذية صلبة ذات أسطح مانعة للانزلاق، محاطة بحواجز حماية وألواح قدم لمنع سقوط الأدوات أو الحطام.

ألواح حماية أصابع القدم: ينص الدليل على أن ألواح حماية أصابع القدم مطلوبة على كل منصة.

دمج شبكة الأمان: من أجل توفير حماية إضافية من السقوط واحتواء الحطام، يمكن تعليق شبكات الأمان بين المنصة السفلية والطابق السفلي التالي.

الحماية من الصواعق: يشتمل النظام على مسار مخصص للحماية من الصواعق يربط جميع المكونات الفولاذية بنظام الحماية الرئيسي من الصواعق في المبنى.

ميزة التكامل "1+N": التآزر مع قوالب عوارض الألمنيوم والفولاذ والخشب

لا يعمل نظام التسلق GTP100 بمعزل عن غيره، بل هو عنصر أساسي في حل البناء المتكامل الأوسع نطاقاً من GETO، "1+N".

تكامل سلس مع قوالب الألمنيوم

في مشاريع المباني السكنية الشاهقة - وهي الاستخدام الأكثر شيوعًا لنظام GTP100 - تعمل شاشات الحماية من التسلق بتناغم مع نظام القوالب الألومنيومية من GETO. ووفقًا لدليل المنتج، فإن نظام GTP100 متوافق مع قوالب الألومنيوم، وقوالب الصلب، وقوالب العوارض الخشبية.

نقاط التثبيت المشتركة: حيثما كان ذلك ممكناً من الناحية الهيكلية، يتم تثبيت قضبان التسلق لنظام GTP100 باستخدام نفس ثقوب البراغي أو التثبيتات التي يتم استخدامها لاحقاً للقوالب المصنوعة من الألومنيوم.

ارتفاعات العمل المتوافقة: تم وضع مستويات منصة نظام GTP100 لتتوافق مع ارتفاعات ألواح القوالب الألومنيوم القياسية، مما يمنح العمال وصولاً مريحاً.

التوافق مع قوالب الصلب وقوالب العوارض الخشبية

بالنسبة لتطبيقات البنية التحتية كأعمدة الجسور، حيث يُفضّل استخدام القوالب الفولاذية لقدرتها العالية على تحمل الأحمال ومقاومتها للتآكل، يُعدّ نظام GTP100 خيارًا مثاليًا. تتناسب متانة القوالب الفولاذية تمامًا مع قدرة الرفع التي تبلغ 100 كيلو نيوتن لنظام GTP100. كما يتوافق النظام تمامًا مع قوالب العوارض الخشبية، مما يوفر مرونةً للمشاريع التي يُفضّل فيها استخدام القوالب الخشبية وفقًا للممارسات المحلية.

بيئة البناء المغلقة بالكامل

عند دمج شاشات الحماية GTP100 مع قوالب الجدران والأسقف من GETO، تصبح واجهة البناء بأكملها بيئة مغلقة تمامًا ومحمية من العوامل الجوية. وهذا يوفر العديد من المزايا التنافسية:

تقليل وقت التوقف المرتبط بالطقس: يحمي الغلاف كلاً من العمال والخرسانة الطازجة، مما يسمح باستمرار البناء أثناء هطول الأمطار الخفيفة أو الرياح المعتدلة (ضمن حدود تصميم النظام للتشغيل الآمن كما هو محدد في الدليل).

منع سقوط الحطام: يمنع الغلاف المتصل - مع الأسطح الصلبة وألواح القدم وشاشات المحيط وشبكات الأمان - سقوط الأدوات أو المواد أو شظايا الخرسانة من المبنى.

انخفاض تكاليف العمالة: نظرًا لأن نظام GTP100 يصعد تلقائيًا مع تحكم هيدروليكي مركزي بسيط، فإن عدد العمال المطلوبين لإجراء عمليات فحص السلامة في الموقع ونقل المواد أقل.

مراجع المشاريع الدولية

تم التحقق من صحة المواصفات الفنية وميزات السلامة لنظام GTP100 من خلال نشره الناجح في مشاريع حول العالم.

مشروع بناء سكني، شرق آسيا

استُخدم نظام القوالب الهيدروليكية المتسلقة الأوتوماتيكية GTP100 في مشروع بناء سكني شاهق في شرق آسيا. تضمن المشروع برجًا سكنيًا يتطلب دورات بناء فعّالة وبيئة بناء مغلقة بالكامل لضمان سلامة العمال.

قامت شركة GETO بتوريد نظام GTP100 مخصص مزود بمنصات عمل متعددة وشاشة حماية فولاذية مغلقة بالكامل.

النتائج: نجح نظام GTP100 في تسلق كامل ارتفاع البرج. وقد مكّن النظام من إجراء دورات تشغيل فعّالة للأرضيات، كما احتوت شبكة الحماية الفولاذية المغلقة بالكامل على الحطام بشكل فعّال ووفرت بيئة عمل آمنة.

مشروع مبنى مكاتب، شرق آسيا

كما تم استخدام نظام GTP100 في مشروع مبنى مكاتب في شرق آسيا. وقد استفاد المشروع من قدرة النظام على التسلق الهيدروليكي وتوافقه مع حلول القوالب الخرسانية المستخدمة في المشروع.

مراجع عالمية إضافية

المشاريع في أوقيانوسيا: في الأبراج السكنية الشاهقة حيث يمثل الحمل الناتج عن الرياح تحديًا كبيرًا، تم تحديد أنظمة GTP100 خصيصًا لتحقيق الاستقرار المعزز الذي يوفره التصميم المقوى بالفولاذ.

مشاريع في الشرق الأوسط: في مدن الخليج الرئيسية حيث تشكل الحرارة الشديدة في الصيف والعواصف الترابية تحديات فريدة، تم نشر أنظمة GTP100 مع تكوينات مناسبة للنظام الهيدروليكي لضمان التشغيل الموثوق. ووفرت شاشات الحماية المغلقة بالكامل الظل والحماية من الغبار للعمال.

مشاريع في جنوب شرق آسيا: في مشاريع أبراج الجسور، كانت قدرة نظام GTP100 على التسلق بزاوية ميل ±10 درجات أساسية لتشكيل الأشكال الهندسية المخروطية للأبراج. أُعيد حساب قضبان المغزل القابلة للتعديل وإعادة ضبطها لكل دورة تسلق مع تغير زاوية ميل البرج.

تثبت هذه المشاريع مجتمعة أن نظام GTP100 هو تقنية تم التحقق من صحتها ميدانياً وقادرة على تلبية المتطلبات الصارمة للمقاولين الدوليين في ظل ظروف جغرافية ومناخية متنوعة.

الخلاصة: شريك تكنولوجي لعصر المدن العمودية

يُعالج نظام GTP100 الأوتوماتيكي الهيدروليكي لقوالب التسلق وشاشات الحماية من مجموعة GETO التحديات الأساسية لهذا العصر الحضري العمودي، كما هو موثق في دليل المنتج:

السلامة: من خلال حواجز الحماية الفولاذية المغلقة بالكامل، وأحذية القفل الميكانيكية الآمنة، وأرضيات فولاذية مزودة بألواح حماية القدم على جميع المنصات، وتصميم يعطي الأولوية لسلامة العمال في الأماكن المرتفعة.

الكفاءة: من خلال قدرة رفع هيدروليكية تبلغ 100 كيلو نيوتن، وتصميم صعود متناوب يلغي الحاجة إلى التفكيك وإعادة التجميع، والتحكم الهيدروليكي المركزي مع تشغيل بسيط بالرافعة، والتكامل السلس مع أنظمة القوالب المصنوعة من الألومنيوم والفولاذ والخشب.

القدرة على التكيف: من خلال إمكانية التسلق المائل بزاوية ±10 درجة للأبراج المخروطية وأعمدة الجسور، وآليات قضيب المغزل القابلة للتعديل، والتخصيص الخاص بالواجهات للتطبيقات السكنية (متعددة المنصات) مقابل تطبيقات المباني العامة (المنصة الكبيرة).

التحقق العالمي: من خلال النشر الناجح في مشاريع المباني السكنية والمكتبية في شرق آسيا، بالإضافة إلى مشاريع البنية التحتية في جميع أنحاء أوقيانوسيا والشرق الأوسط وجنوب شرق آسيا.

بالنسبة للمطورين والمقاولين وشركات الهندسة الذين يخططون لمشاريعهم التالية من أبراج سكنية شاهقة الارتفاع، أو مشاريع تطوير متعددة الاستخدامات، أو أبراج جسور، أو مشاريع بنية تحتية متخصصة، يوفر نظام GTP100 من GETO الأساس التقني لبناء رأسي أكثر أمانًا وسرعة واستدامة.

تعاون مع GETO لتحويل تصميمات الأبراج الأكثر طموحًا إلى واقع ملموس، باستخدام تقنية التسلق الهيدروليكي التي ترتفع إلى مستوى التحدي طابقًا تلو الآخر - بأمان وكفاءة وموثوقية.
